🌐 Esercizio HTTP e DNS - Packet Tracer

Configurazione di reti LAN con servizi HTTP, HTTPS e DNS

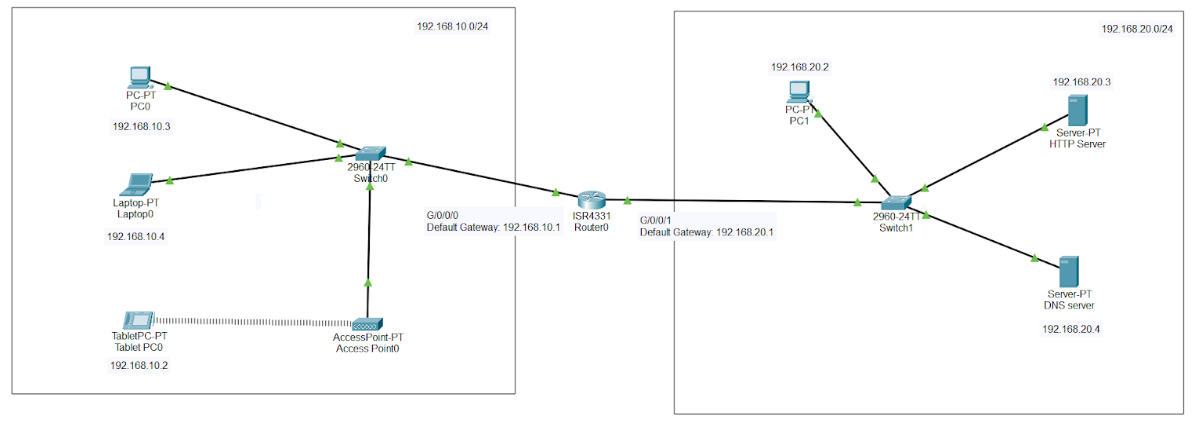

Schema rete HTTP DNS

📦 Consegna

🔧 Prima LAN

  1. Creiamo lo scenario come in foto
  2. Cambiamo SSID nell'AP, autenticazione come WPA2 con passphrase.
  3. Cambiare le impostazioni wireless nel tablet. Impostiamo l'IPv4
  4. Testiamo la comunicazione tra i dispositivi tramite ping

🖥️ Seconda LAN

  1. Creiamo lo scenario come in foto
  2. Impostiamo il server HTTP e il server DNS attivando i servizi opportuni
  3. Associamo, nel DNS Server, il nome di dominio (cognome.nome.grassi.it) all'Indirizzo IP come record di tipo A.
  4. Testiamo con un ping la connessione tra PC1 e i due server
  5. Apriamo la modalità Simulazione e scegliamo come Filtri HTTP, HTTPS e DNS
  6. Testiamo dal browser in PC1 se il dominio (http://cognome.nome.grassi.it) è raggiungibile
  7. In PC1, impostiamo l'indirizzo del DNS Server
  8. Apriamo la modalità Simulazione e testiamo nuovamente se il dominio è raggiungibile da PC1
  9. Ripetiamo la simulazione ma con HTTPS (https://cognome.nome.grassi.it) e notiamo le differenze cliccando sull'icona della lettera ogni volta che si sposta

🔗 Comunicazione tra le due LAN

  1. Mettiamo un router di tipo 4331 tra le due LAN e lo colleghiamo agli switch tramite cavo copper straight through
  2. Settiamo nel router i default gateway per ogni interfaccia tramite CLI:
    enable
config
interface gigabitEthernet0/0/0
ip address 192.168.10.1 255.255.255.0
no shutdown
  3. Impostiamo Default Gateway e DNS Server nei dispositivi della LAN1
  4. Impostiamo il Default Gateway nel PC, e nei due server della LAN2
  5. Testare la connessione tra le due LAN effettuando un ping tra PC0 di LAN1 e l'HTTP Server in Simulation Mode
  6. Testiamo con un ping da PC1 della LAN2 a Laptop0 della LAN1 in Simulation Mode

✅ Ultimo test

Testiamo da Laptop0 l'accesso dal browser al sito in https: https://cognome.nome.grassi.it in Simulation Mode

👨‍🏫 Autore

Matteo Patisso

"Condividere conoscenza è il modo migliore per innovare."
